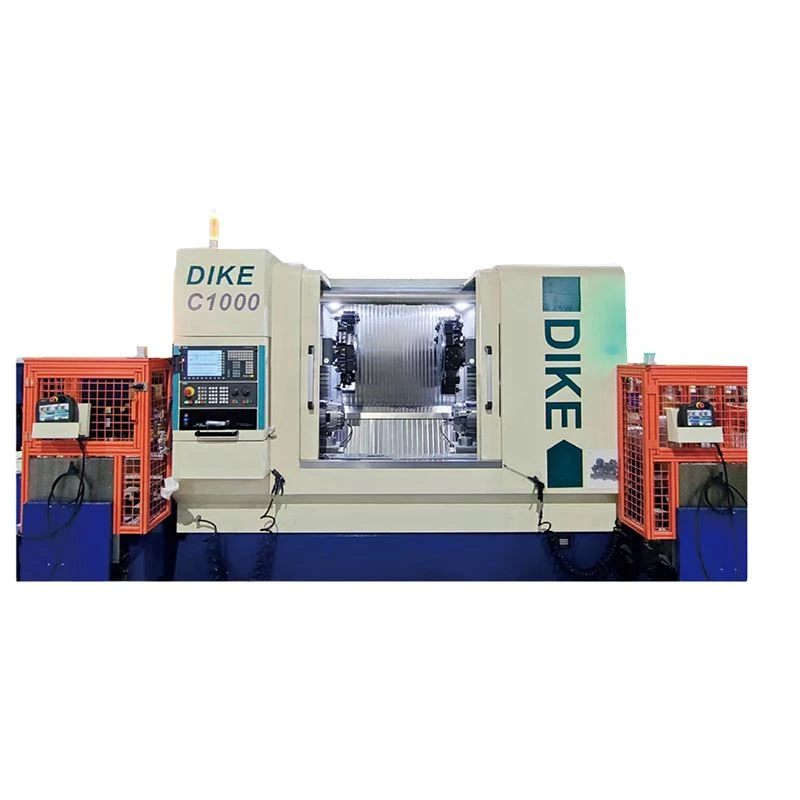

Máy tiện CNC trục chính đôi

Máy tiện CNC tháp pháo đôi trục đôi là một-trung tâm tiện CNC đa tác vụ được thiết kế để gia công hoàn chỉnh các trục phức tạp và các bộ phận tiện chính xác trong một thiết lập duy nhất. Nó tích hợp trục xoay kép và bàn dao kép để thực hiện các nguyên công tiện, khoan, phay, tarô và phụ đồng thời.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Tổng quan về sản phẩm

product-1147-860

Khả năng gia công chính

Xoay OD và ID
Xử lý các đường kính ngoài, lỗ khoan trong, vai, rãnh và biên dạng đường viền.

Hoạt động khoan
Thực hiện khoan hướng trục và hướng tâm trên các bộ phận quay.

Khai thác và luồng
Hỗ trợ gia công ren trong và ngoài cho các yêu cầu dây buộc công nghiệp khác nhau.

Phay công cụ trực tiếp
Thực hiện các thao tác phay phẳng, rãnh, rãnh then,-lỗ chéo và phay nhẹ.

Rãnh và chia tay-Tắt
Xử lý việc cắt rãnh chính xác và tách các bộ phận-đã hoàn thiện.

product-1206-904

Ưu điểm kỹ thuật

Kiến trúc-trục kép kép cho phép gia công mặt trước-và-mặt sau hoàn chỉnh mà không cần thiết lập phụ.

Việc cắt đồng thời hai tháp pháo-làm giảm thời gian nhàn rỗi và tăng mức sử dụng trục xoay.

Thiết kế-động cơ trục chính tích hợp giúp giảm thiểu tổn thất truyền động và cải thiện phản hồi động.

Cấu trúc máy cứng chắc hỗ trợ gia công ổn định trong chu kỳ sản xuất liên tục.

Hệ thống phản hồi vị trí-tuyệt đối giúp giảm thời gian tham chiếu sau khi khởi động máy.

Nền tảng sẵn sàng-tự động hóa cho phép tích hợp với máy cấp phôi, rô-bốt và máy xúc giàn.

product-1192-795

Thông số kỹ thuật

Thông số khả năng xử lý

Mục tham số	Giá trị cụ thể	Đơn vị
Đường kính xoay tối đa (Đảo tối đa trên đường kính giường)	Ø350	mm
Tối đa. đường kính gia công	Ø150	mm
Tối đa. chiều dài gia công	200	mm
Thông số kỹ thuật mâm cặp	6/8	inch
Đường kính thanh tối đa	Nhỏ hơn hoặc bằng Ø40	mm

Các thông số hệ thống trục chính (thông số kỹ thuật-trục chính và phụ đều nhất quán)

Mục tham số	Giá trị cụ thể	Đơn vị
Tốc độ trục chính tối đa	5000	r/phút
Phạm vi tốc độ trục chính	0-5000	r/phút
Đường kính lỗ xuyên qua	46	mm
Mũi trục chính	A2-5	-
Công suất động cơ chính	11	KW
Mô-men xoắn trục chính định mức	42	Nm
Chế độ truyền trục chính	Trục điện	-
Trục chính hết	0.003	mm

Thông số hệ thống cấp liệu trục X/Z

Mục tham số	Giá trị cụ thể	Đơn vị
Hành trình trục X-	230	mm
Hành trình trục Z-	680	mm
Di chuyển ngang nhanh trục X/Z-	20-30	m/phút
Cách tử độ phân giải đo tuyệt đối	0.001	mm
Lặp lại độ chính xác định vị	0.003	mm

Thông số giá đỡ dụng cụ

Mục tham số	Giá trị cụ thể	Đơn vị
Số lượng trạm tháp pháo (tháp pháo trái/phải)	12/12	máy trạm
Thông số kỹ thuật dao vuông	25×25	mm
Thông số kỹ thuật dao tròn	Ø40	-
Tốc độ dụng cụ điện	4000	r/phút
Công cụ điện	5.5	KW
Dung lượng tạp chí công cụ (có thể mở rộng)	24 (36)	Bó

Ứng dụng công nghiệp

Linh kiện ô tô
Trục gia công, ống lót, vỏ cảm biến, bộ phận truyền động và các bộ phận đầu nối.

Hệ thống thủy lực & khí nén
Sản xuất thân van, phụ kiện, bộ chuyển đổi, khớp nối và ống bọc chính xác.

Sản xuất thiết bị điện tử & đầu nối
Xử lý vỏ đầu nối, phần chèn ren, thiết bị đầu cuối và vỏ kim loại chính xác.

Linh kiện thiết bị y tế
Sản xuất các bộ phận, phụ kiện của dụng cụ phẫu thuật, trục nhỏ và các bộ phận liên quan đến bộ phận cấy ghép-.

Máy móc công nghiệp
Sản xuất miếng đệm, con lăn, khớp nối, chốt và các bộ phận gia công chính xác theo yêu cầu.

Chuỗi cung ứng hàng không vũ trụ
Gia công các phụ kiện kết cấu nhỏ, linh kiện dây buộc và đầu nối chính xác.

Gia công kim loại tổng hợp
Thích hợp cho sản xuất hàng loạt các thành phần kim loại tiện và xay khác nhau.

product-1221-687

Tùy chọn bộ điều khiển & thành phần

Danh mục thành phần	Tùy chọn có sẵn
Bộ điều khiển CNC	FANUC 0i-TF Plus, Dòng Mitsubishi M80, Siemens 828D
Hệ thống servo	FANUC servo, Mitsubishi servo, hệ thống truyền động của Siemens
Trục chính & phụ	Tích hợp-Trục điện, Mũi trục chính A2-5
Hệ thống tháp pháo	12-Tháp pháo phụ trạm, Tháp pháo loại BMT (Tùy chọn)
Đơn vị công cụ trực tiếp	Công cụ trực tiếp tiêu chuẩn, Công cụ trực tiếp tốc độ cao-
Vít bi	THK, HIWIN, PMI
Hướng dẫn tuyến tính	THK, HIWIN, PMI
Vòng bi	NSK, SKF, FAG
Hệ thống thủy lực	Yuken, Nachi, Hytek
Băng tải chip	Loại xích, loại đai bản lề
Giao diện tự động hóa	Giao diện máy cấp phôi, giao diện robot, giao diện máy xúc giàn
Thiết bị đo lường	Bộ đặt công cụ, Đầu dò phôi (Tùy chọn)
